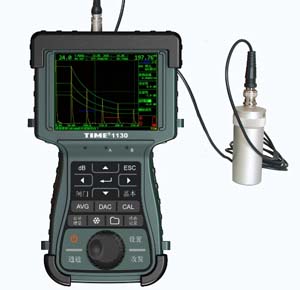

TUD500超聲波探傷儀
TUD500數字超聲波探傷儀匯集時代公司26年超聲儀器設計、制造經驗而研制的更新?lián)Q代產品，能夠快速、無損傷、精確地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位及對缺陷的定量和定性，廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、軍工 、航空航天、鐵路交通、汽車、機械等領域。
TUD500超聲波探傷儀的國家標準和行業標準
- GB/T 12604.1-2005 無損檢測 術語 超聲檢測
- JB/T 10061-1999 A型脈沖反射式超聲探傷儀通用技術條件
- JJG 746-2004 超聲探傷儀檢定規程
- GB/T 11345-1989鋼焊縫手工超聲波探傷方法和探傷結果分級
- JB/T 4730.3-2005 承壓設備無損檢測 第3部分：超聲檢測
- JG/T 203-2007鋼結構超聲波探傷及質量分級法
- SY/T 4109-2005 石油天然氣鋼制管道無損檢測
- TIME1130超聲波探傷儀嚴格符合歐標En12668-1的標準要求
TUD500超聲波探傷儀功能特點
- 最新開發的、采用國內業界領先的可調方波激勵技術，內置帶有可調節選項的高性能“方波/脈沖發生器”，實現與探頭的最佳匹配，對檢測高衰減材料或厚工件具有極佳的穿透力和信噪比；而對檢測薄工件和復合材料又有高的分辨率。
- 先進的電路設計，采用12bits 80MHz采樣片，配合5.7"TFT （640x480）高分辨率彩色液晶顯示屏，確保能快速、準確地對缺陷的回波信號進行顯示和分析，對各種弱小信號的變化和細節都能及時響應，回波信號的實時性和真實性得到有效的保證，對缺陷性質的分析和判斷極為有利。
- 支持動態錄像功能，可記錄4個動態記錄文件，每個文件可以以16幀/秒的速度記錄2分鐘實時波形。（可外接U盤存貯到4個文件，每個文件半個小時）通道保存、通道存儲菜單化操作，大大方便數據的分析存儲。
- 支持灰度B掃功能，可顯示截面灰度B掃描，一個屏幕顯示豐富信息量，可用于簡單TOFD應用。
- 豐富的波形凍結功能，波形凍結功能包括峰值顯示、波形比較、波形包絡等功能，還具有定時釋放能力，大大方便用戶操作。
- DAC、DGS曲線評定，取點不受限制，并內置國內主要4個探傷標準，可直接通過選取標準、試塊、探傷等級自動設置DAC曲線的三線偏移量，內帶“美國鋼結構焊接規范焊縫分級AWS D1.1”評定標準，使檢測更加得心應手。方便現場使用。
TUD500超聲波探傷儀探傷功能
- 波峰記憶：實時檢索缺陷最高波，標定缺陷最大值
- 實用AVG：實用AVG曲線、自動換算缺陷φ值(X>3N，N為近場距離)
- 動態記錄：檢測實時動態記錄波形，存儲、回放
- 缺陷定位：實顯水平值P、深度值D、聲程值S
- 缺陷定量：實顯SL定量值（DAC曲線實時定量）
- 缺陷定性：通過包絡波形，人工經驗判斷
- 曲面修正：曲面工件探傷，修正曲率換算
- 灰度B掃描：實時掃查，描述缺陷橫切面
TUD500超聲波探傷儀技術參數
- 基本參數
- 測量單位：mm、inch、ms
- 掃描范圍：零界面入射～10000
- 聲速調節（m/s）：600～16000
- 探頭延遲：-1.000～750.000
- 顯示延遲：-20～+3400
- 工作方式：單探頭、雙探頭、透射
- 波形顯示方式：A掃描顯示、灰度B掃描顯示、AB掃描同時顯示
- 脈沖發生器
- 脈沖形式：模擬方波
- 發射電源（V）：100～400，10V步距可調
- 發射脈寬：75、100～500，50ns步距可調
- 探頭阻尼(Ω)：50、100、200、500
- 發射重復頻率(Hz)：10～1000
- 接收器
- 增益（dB）：0～110 分0.1、0.2、0.5、1.0、2.0、6.0、12.0可調
- 總帶寬（MHz）：0.5~20
- 檢波方式：正半波、負半波、全波、射頻
- 垂直線性誤差：±2%
- 放大器精度（dB）：±1
- 抑制（%）：屏高的0～80
- 采樣速率（MHz）：單片80 12bits
- 發射串擾抑制（dB）：≥80
- 發射脈沖后盲區（μs）：≤10(與發射有關)
- 動態范圍（dB）：≥40
- 瞬時分辨力（dB）：≥32
- 水平線性誤差：≤0.1%
- 靈敏度余量：≥62dB
- 測量參數
- 測量閘門：2個獨立測量閘門
- 檢測方式：邊沿、峰值
- 閘門測量：回波的幅值、聲程、深度、投影等
- 凍結：凍結方式有：全凍結、峰值、比較、包絡等方式
- AVG當量計算：根據缺陷回波和AVG曲線自動計算缺陷當量評估
- DAC缺陷定量：根據缺陷回波和DAC 曲線對缺陷進行評估
- 閘門邏輯：關、測量、進波報警、失波報警
- 閘門報警：關、即時、保持.2s、保持.5s、保持1s、保持2s、鎖存
- 報警蜂鳴：關、開
- 數據管理，通信及打印
- 數據存儲：
- 50個探傷參數通道記錄
- 1000幅波形圖（包括980幅A掃描波形和20幅B掃描波形）
- 4x2000幀的動態波形
- 數據管理：
- 實現對通道、波形、動態記錄的存儲、查看、回放操作
- 上述均可存儲到本地或U盤
- 通信：通過USB接口與PC機通信
- 輸出接口
- USB OTG接口：
- USB2.0 Device 與PC機通訊接口
- USB2.0 Host 接U盤
- 其它
- 產品重量：約1.6
- 產品外型尺寸：300×180×58（不帶遮光罩）
- 工作溫度（℃）：-10～+50
- 存儲溫度（℃）：-20～+60
- 語言：英語、中文
- 探頭連接：LEMO 或BNC
- 電池容量（mAh）：
- 聚合物電池：2×3.7V 5000mAh
- 電池工作時間：不低于8
- 充電時間：不超過8
- 電源適配器：輸出9V DC/3A～4A
TUD500探傷儀基本配置
- TUD500超聲波探傷儀主機
- 直探頭2.5MHz20
- 斜探頭5MHz8×9K2
- 探頭連接電纜
- 電源適配器
- 通訊線
- USB接口
- 軟件光盤
