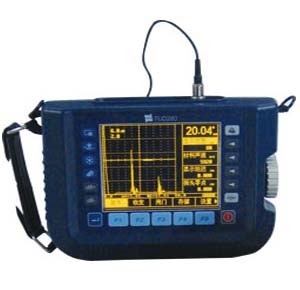

TUD280數字超聲波探傷儀
聯系時代
- 服務熱線：
- 400-660-5880
- 銷售電話：
- 010-51287010 62969418
- 移動電話：
- 131 2662 6372
- 189 0117 9098
- 傳真號碼：
- 010-82345296
- 郵箱：Timetester@163.com
- Q Q：1349009031
探傷探頭示意圖
斜探頭示意圖
直探頭示意圖
雙晶探頭示意圖
超聲波探傷儀概述
TUD280超聲波探傷儀是一款全新設計的、具有多處創新點的全數字化超聲波探傷儀，檢測速度快、精度高、波形穩定。
等效采樣頻率高達320MHz，微小缺陷的檢出率高；超聲回波信號分析采用DSP處理技術，目標缺陷信號識別快，探傷波形顯示采樣平滑濾波技術，更適合粗晶金屬等強背景噪聲材料的檢測。
關鍵性能指標與國際同類產品相近或超出。
超聲波探傷儀功能特點
- 峰值記憶功能
- 快速旋鈕調節，操作便捷
- A、B型顯示方式
- 缺陷當量計算
- 自動增益調節
- 具有回波包絡顯示功能
- 探頭自動校準功能
- 具有防水功能
- EL高亮度圖形點陣顯示屏，無視角限制，不受溫度陽光影響
- 更高的儲存容量，存儲1000幅A掃描圖形及參數和100,000個厚度值
- 多達10個獨立探傷通道
- 具有獨立的雙閘門設置和報警功能
- 大容量鋰離子電池，無記憶性，連續工作時間可達8小時
- 探頭角度和Ｋ值兩種輸入方式
- 可直接驅動C65/C66打印機
- 能夠跟PC機通訊，有功能強大的Windows數據處理軟件
- 重復發射率高達1KHZ
- 超高樣速率，射頻波形細節盡現
超聲波探傷儀技術參數
- 掃描范圍：2.5～9000mm(鋼縱波)
- 脈沖移位（μs）：-20～+3400μs
- 探頭零點（μs）：0μs～99.99μs，分辨率0.0125μs
- 工作頻率：0MHz～15MHz，連續可調
- 波形顯示：正半波、負半波、全波和射頻
- 掃描分辨率：0.1 mm（2.5 mm～99.9 mm）；1 mm（100 mm～9000 mm）
- 材料聲速：（m/s）：1000m/s～9999m/s
- 輸出阻尼（W）：50 | 150 | 400
- 頻率范圍（MHz）：低頻0.2–1 | 中頻0.5–4 | 高頻3–15 | 3檔可選
- 增益調節（dB）：0～110dB 調節步長：0.2 | 0.5 | 1 | 2 | 6 | 12 | 0.0時鎖定
- 垂直線性誤差：≤3%
- 水平線性誤差：≤0.2%
- 探傷靈敏度余量：≥60dB(2.5MHz 20/Z20-2)
- 動態范圍：≥34dB
- 外型尺寸：243×173×85mm
- 重量：1.5Kg
超聲波探傷儀基本配置
- TUD280超聲波探傷儀主機
- 直探頭2.5MHz20
- 斜探頭5MHz8×9K2
- BNC探頭連接電纜
- 3A/9V電源適配器
- 耦合劑
- 鋰電池
超聲波探傷儀可選附件
- PC端通訊軟件
- 串行通訊電纜(9針)
- 超聲波探傷儀探頭
- 超聲波探傷儀試塊
