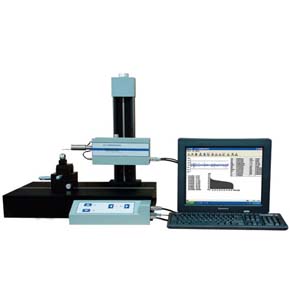

ARS300精密粗糙度儀概述
ARS300精密粗糙度儀是一種高精度觸針式表面粗糙度測量儀器，可對平面，斜面，外圓柱面，內孔表面，深槽表面，圓弧面和球面等各種零件表面的粗糙度進行測試，方便地用于軸承滾道粗糙度的測量，并實現表面粗糙度的多種參數測量。
ARS300精密粗糙度儀配有電腦及專用測量軟件，運用先進的無噪聲機械定位裝置，可選定被測零件的不同位置，設定各種測量長度進行自動測量，評定段內采樣數據達3000個點。所有的測量數據和曲線可在屏幕顯示或打印輸出，所以在汽車配套行業、機械、模具加工、科研單位、大專院校等各大行業中廣泛使用。
ARS300精密粗糙度儀功能特點
- 儀器符合國家標準：
- GB/T3505-2000, GB/T6062-2001, GB/T10610-1998
- 符合國際標準：
- ISO5436, ISO11562
- 儀器驅動箱提供了行程為100、120、150毫米不同規格的高精度直線基準導軌，
- 傳感器沿導軌作直線運動，位移量采用精密光柵位移傳感器進行數據采集。
- 從而建立X坐標測量單位，在Z軸方向采用從10 mm至20mm兩種規格差動式電感傳感器，
- 驅動箱可通過水平調節鈕作±10度的水平調整，
- 并可分別通過控制箱的操作鍵或軟件界面進行水平和垂直方向的移動，
- 對于采樣形狀可以任意按比例放大，儀器帶有電腦及專用測量軟件，
- 在WINDOWS XP操作系統下的測量軟件操作直觀方便，功能豐富，精度高，穩定性好，
- 并方便打印輸出和文件保存。
ARS300精密粗糙度儀技術參數
- 測量參數：
- Ra,Rz,Rt,Rq,RS,RSm,Rp,Rv,Rmax,D,Pt,Lr,Ln,RSk,
- RΔq,Δa,λq,λa,R3t,Rt1,Rt2,Rt3,Rt4,Rt5等，Rmr(Tp)曲線
- 粗糙度輪廓圖形放大倍率：
- 10，20，50，100，200，500，1000，2000，5000，
- 10000，20000，50000，100000，200000，500000或自動
- 粗糙度測量范圍：Ra 0.01–10 μm以上
- 取樣長度L：0.08 ,0.25, 0.8, 2.5mm
- 評定長度Ln：1L, 2L, 3L, 4L, 5L可任選
- 儀器評定取樣：4000點
- 分辨率：0.001μm
- 示值誤差：± 5 %
- 測量重復性：± 3 %
- 測量工件最大高度：300mm
- 傳感器可測：平面、斜面、內孔表面、外圓柱面、深槽表面，圓弧面，球面等各種零件的表面粗糙度
- 天然金剛石觸針：
- 標準型：高度＜8mm
- 小孔型
- 觸針半徑：2μm
- 測力：4mN
- 驅動箱的滑行速度：2mm/sec
- 驅動箱升降形式：自動升降 Auto
- 移動速度：0.5 mm/sec
- 線性區：垂向640 um
- 臺階和Pt測量范圍：100μm
- 軸向測量范圍：60mm
- 輪廓圖形：直接輪廓，濾波輪廓
- 輪廓圖形的X、Y放大比：自動選定
- 濾波器：ISO 2CR 高斯濾波
- 小孔測量范圍：≥ ?5 mm
- X-Y工作臺：
- 旋轉角度：±10?
- 擺動范圍：±10?
- X-Y移動范圍：15 mm
- 軸承內外圈尺寸：
- 內圈最大外徑：280mm
- 厚度：160mm
- 外圈最小孔徑：12mm
- 打印紙規格：A4紙
- 操作系統：WinXP
- 儀器電源：220 VAC ±10%, 50Hz
- 大理石工作臺尺寸：640mm×400mm×100mm
- 儀器毛重：100 Kg
ARS300精密粗糙度儀配置
- 粗糙度儀主機
- 控制器
- 驅動裝置
- 支柱及大理石底座
- X-Y工作臺
- V型臺
- 傳感器
- 標準型觸針
- 小孔型觸針
- 粗糙度樣板
- 計算機打印機
- 使用說明書
